Baracuda Zodiac T5 Duo T5
Zodiac Baracuda Suction-Side Pool Cleaner, Above-Ground, In Ground, Residential Pool Type, Surface Type: Plaster, Tile, Vinyl, Type of Debris: Small, Skimmer or 1.5 Inch Vacuum Line Connection, Long-Life, 39 ft Feed Hose Hose, Hose Connection: Twist Lock, Diaphragm: Dura-Life, Traction: Duo Disc System
Product Features
- Dura Life Diaphragm provides maximum durability with silent operation
- Twist-locking hose secures a simple, easy connection and reduces vacuum loss
- Adjustable wheel deflector adjusts as needed for fluid navigation around corners, steps and ladders
- Quick connector enables quick, secure attachment to cleaner head
- Duo disc system provides maximum cleaning coverage, and fins allow unimpaired cleaning
- Premium suction-side cleaner with Dura-life diaphragm technology

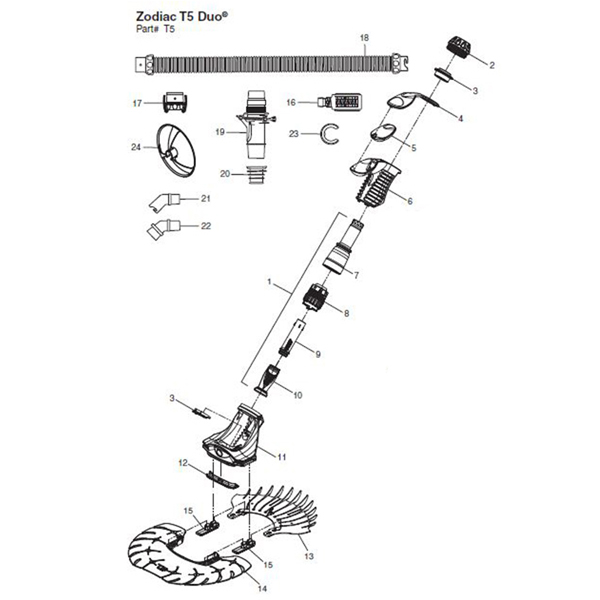

Schematics / Parts
01 | R0541000 | T5 DUO/ TR2D/ T3 ENGINE ASSY |
1 | R0541000 | T5 DUO/ TR2D/ T3 ENGINE ASSY |
02 | R0563000 | YELLOW T5 DUO HANDNUT |
03 | R0509200 | ZODIAC R-KIT T5 THRUST WASHERS SET/2 |
2 | R0563000 | YELLOW T5 DUO HANDNUT |
04 | R0563100 | SILVER T5 DUO MAIN BODY CAP |
05 | R0509000 | T5 FLOAT |
3 | R0509200 | ZODIAC R-KIT T5 THRUST WASHERS SET/2 |
06 | R0563200 | BLUE T5 DUO MAIN BODY COVER |
07 | R0542100 | T3/T5 DUO OUTER EXT PIPE |
4 | R0563100 | SILVER T5 DUO MAIN BODY CAP |
08 | R0542000 | T3/T5 DUO CUP ASSY |
09 | R0542200 | T3/T5 DUO INNER EXT PIPE |
5 | R0509000 | T5 FLOAT |
6 | R0563200 | BLUE T5 DUO MAIN BODY COVER |
7 | R0542100 | T3/T5 DUO OUTER EXT PIPE |
8 | R0542000 | T3/T5 DUO CUP ASSY |
9 | R0542200 | T3/T5 DUO INNER EXT PIPE |
10 | X73010 | X7 QUATTRO/ T5 DUO DURA LIFE DIAPHRAGM |
11 | R0563300 | BLUE T5 DUO BODY ASSY W/ BUMPER |
12 | R0563400 | SILVER T5 DUO SKID PLATE |
13 | R0563500 | SILVER T5 DUO TEXTURED FRONT DISC |
14 | R0563600 | BLUE T5 DUO TEXTURED REAR DISC |
15 | R0563700 | SILVER T5 DUO FOOT PADS |
16 | R0527500 | MX8/TR2D/T5 DUO FLOW GAUGE |
17 | R0526900 | BLUE T5 DUO QUICK CONNECTOR |
18 | R0527800 | 12/PK 1M MX8 BLUE/ GRY TWIST LOCK HOSE |
19 | R0527400 | MX8/MX6/T5 DUO FLOWKEEPER VALVE |
20 | R0527600 | MX8/TR2D/T5 DUO IG VALVE CUFF |
21 | R0532400 | MX8/MX6/TR2D 45^ EXTENDED TWIST LOCK ELBOW |
22 | R0532500 | 45^ MX8/MX6/T5 DUO WEIR ELBOW |
22 | SPG060 | SKIMMER WEIR ELBOW 45^ BULK |
22 | W70244 | 45^ G3/ G2/ RANGER ELBOW |
23 | R0542600 | BLUE X7 QUATTRO/T3 UNIVERSAL HOSE WEIGHT |
24 | R0541900 | BLUE T5 DUO HOSE MOUNT WHEEL DEFLECTOR |
25 | CLC500 | POOL CLEANER CYCLONIC LEAF CATCHER |
